Vì sao việc gỡ lỗi thiết kế ngày nay lại phức tạp đến vậy?

Tôi đã trò chuyện với một người bạn – cũng là một kỹ sư điện tử giàu kinh nghiệm – và không biết bằng cách nào, chúng tôi bắt đầu bàn về những thiết kế ngày nay, cũng như thách thức trong việc đưa nguyên mẫu vào trạng thái ổn định, dù chưa cần đạt mức sẵn sàng để sản xuất hàng loạt. Ngoài việc đề cập đến hàng loạt quy chuẩn pháp lý và tiêu chuẩn an toàn ngày càng nhiều mà một mạch điện hay hệ thống cần tuân thủ, cả hai chúng tôi đều có chung cảm giác: công việc hoàn thiện nguyên mẫu ngày nay khó khăn hơn rất nhiều so với vài thập kỷ trước.

Tại sao lại như vậy? Tôi đoán hẳn có nghiên cứu nào đó về chủ đề này, nhưng thay vì tìm kiếm, chúng tôi thử tự suy luận dựa trên kinh nghiệm bản thân và những gì nghe được từ các kỹ sư đang “chinh chiến tuyền đầu” . Dưới đây là một vài lý do mà chúng tôi nghĩ có thể lý giải phần nào sự phức tạp ngày càng tăng trong công việc gỡ lỗi thiết kế:

• Sản phẩm ngày càng phức tạp và được kỳ vọng làm được nhiều việc hơn qua từng thế hệ – điều này thì hiển nhiên.
• Mạch điện ngày nay có mật độ linh kiện dày đặc, các thành phần cực nhỏ, thường nằm trong các mạch in nhiều lớp, khiến việc tiếp cận các điểm đo trở nên cực kỳ khó khăn – nếu không muốn nói là bất khả thi. Thậm chí khi có sẵn điểm test, rất có thể đó lại không phải là điểm bạn cần.
• Mức độ tích hợp bên trong các vi mạch (IC) cao đến mức bạn đang cố gắng gỡ lỗi một “hộp đen” – và bạn gần như không có thông tin gì về hoạt động bên trong. Trong nhiều trường hợp, tài liệu datasheet không đầy đủ hoặc phải đọc rất kỹ mới hiểu hết các chi tiết vận hành quan trọng.
• Bạn có thể không chắc phần mềm đang làm gì với phần cứng – hoặc ngược lại. Bạn bắt buộc phải xem xét cả hai đồng thời, và hy vọng rằng bạn có tài liệu phần mềm tương đối đầy đủ (như lưu đồ thuật toán và danh sách mã nguồn) bên cạnh sơ đồ mạch truyền thống.

Tất nhiên danh sách này vẫn còn có thể kéo dài, và mỗi kỹ sư từng “ăn ngủ với việc gỡ lỗi” sẽ có bộ lý do riêng, cùng những câu chuyện “nằm gai nếm mật” đầy cảm xúc.

Tuy nhiên, tôi nghĩ còn một nguyên nhân sâu xa hơn – liên quan đến hướng truyền tín hiệu và khả năng “phân mảnh” của hệ thống. Kiến trúc mạch cơ bản đã thay đổi rất nhiều, và điều đó có tác động mạnh đến cách chúng ta gỡ lỗi ngày nay.

Lưu ý sự khác biệt giữa “gỡ lỗi” (debugging) và “sửa lỗi” (troubleshooting), dù hai khái niệm này có phần giao nhau. Gỡ lỗi thường liên quan đến việc đưa một nguyên mẫu hoạt động ổn định lần đầu, còn sửa lỗi đề cập đến việc tìm nguyên nhân khi một thiết bị vốn từng hoạt động bình thường nay bỗng dưng “đổ bệnh”. Điều này có thể do linh kiện hỏng, sai số tích lũy theo thời gian, hoặc những lỗi phần cứng/phần mềm tinh vi chỉ lộ ra sau hàng giờ vận hành ổn định.

Vào thời kỳ trước khi mạch điện có vi xử lý và phần mềm, sơ đồ nguyên lý gần như là câu chuyện toàn diện của thiết kế. Tín hiệu thường chảy theo một con đường khá đơn giản từ đầu vào đến đầu ra.

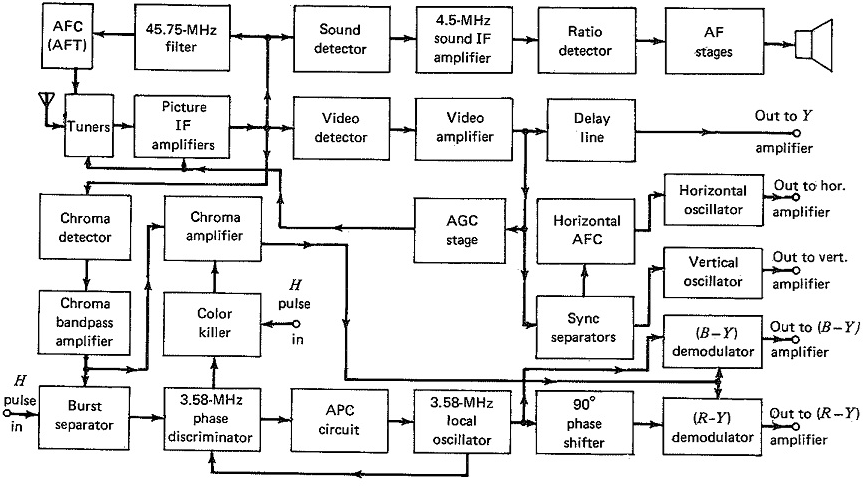

Hãy xem xét sơ đồ khối của một chiếc TV màu tương tự dựa trên tiêu chuẩn NTSC (National Television System Committee), do Hiệp hội Công nghiệp Điện tử Hoa Kỳ (EIA) phát triển và được thông qua vào tháng 12 năm 1953 cho phát sóng truyền hình màu thương mại tại Mỹ (theo “Color TV NAB Engineering Handbook”). Tiêu chuẩn này được sử dụng liên tục cho đến năm 2009, khi truyền hình kỹ thuật số thay thế nó — một kỷ lục về độ bền hiếm thấy trong lịch sử công nghệ.

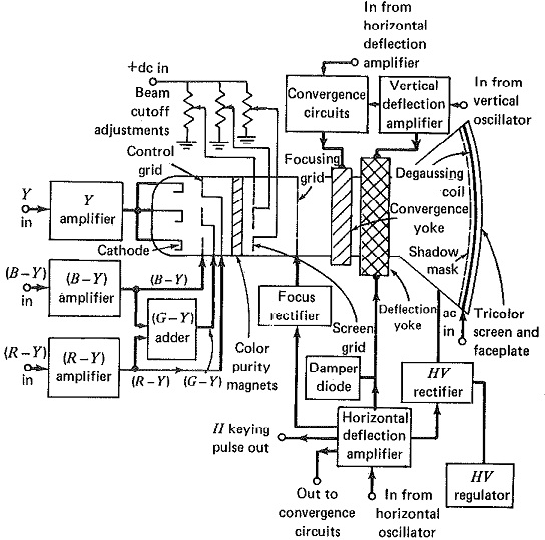

Dù sử dụng bóng đèn điện tử (tube) trong những năm đầu, hay chuyển sang transistor rời từ thập niên 1960, thiết kế TV màu NTSC vẫn được xem là một trong những sản phẩm đại chúng phức tạp nhất từng được chế tạo. Những sơ đồ khối cơ bản — Hình 1 và Hình 2 — chỉ có thể lướt qua phần nào sự tinh tế trong cách tiếp cận và trí tuệ của các nhà khoa học, chuyên gia lý thuyết tín hiệu, và kỹ sư (đa phần làm việc tại RCA và được RCA tài trợ), những người đã tích hợp thành công hệ thống mã hóa và giải mã tín hiệu màu vừa tương thích ngược (với TV đen trắng cũ), vừa tương thích xuôi (với TV màu mới). Họ đã làm được điều này một cách hoàn toàn “vô hình” đối với người dùng — dù họ đang sở hữu TV trắng đen hay vừa mua một chiếc TV màu hiện đại.

Đây không phải là một sơ đồ hay mạch đơn giản. Theo như một vài tài liệu mình đã tìm hiểu, một bộ thu truyền hình màu điển hình của thời kỳ đó có khoảng 200 bóng bán dẫn rời rạc, chưa kể đến phần nguồn và các mạch điện áp cao của ống tia âm cực CRT – vốn nay đã lỗi thời.

Nhưng có một điểm nổi bật khi quan sát tất cả các khối chức năng trong chuỗi tín hiệu của sơ đồ:
Mỗi khối đều có đầu vào và đầu ra được xác định rõ ràng, cho phép chúng hoạt động như một hệ thống con độc lập. Điều này có nghĩa là việc sửa lỗi (debugging) được thực hiện theo từng phần, và mỗi khối đều có thể được kiểm tra, kích thích, đo lường một cách riêng biệt nếu có thiết bị đo phù hợp.

Về nguyên tắc, bạn có thể ngắt kết nối từng khối ra khỏi phần còn lại của hệ thống, cấp đầu vào phù hợp và quan sát đầu ra. Nếu khối đó hoạt động đúng như thiết kế yêu cầu, bạn có thể tiếp tục sang khối kế tiếp, cứ thế mà kiểm tra từng phần. Chính tính độc lập của từng khối khiến việc cách ly và kiểm tra trở nên khả thi.

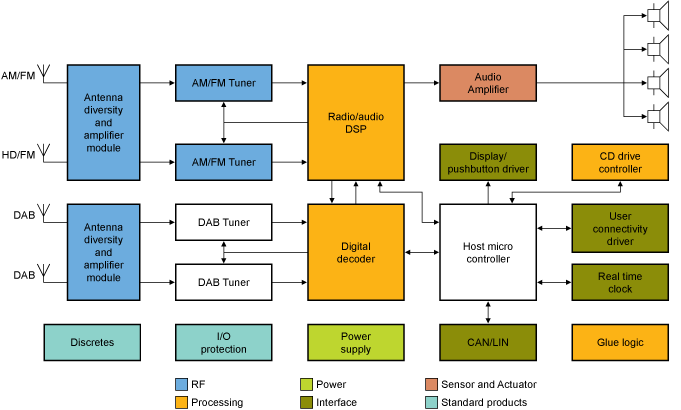

Ngược lại, hãy nhìn vào sơ đồ khối của một hệ thống âm thanh ô tô cách đây khoảng 15 năm – vốn đã phức tạp hơn rất nhiều so với trước kia (xem Hình 3).

Ở đây, nhiều khối chức năng chỉ có thể hoạt động khi chúng “trò chuyện qua lại” với các khối lân cận. Quá trình tương tác này có nghĩa là cả hai phía (thậm chí là ba phía) trong hệ thống phải vận hành đúng đắn thì toàn bộ mới có thể hoạt động như mong đợi.

Thực tế, khi đưa một hệ thống mới vào hoạt động, việc “không có gì hoạt động” hoặc “chỉ hoạt động được chút ít” là điều khá thường xuyên xảy ra – cho đến khi gần như mọi thành phần đều hoạt động được, ít nhất là ở mức cơ bản. Ngay cả chức năng tưởng chừng đơn giản như bật đèn LED khi người dùng nhấn nút, cũng đòi hỏi rất nhiều bộ phận phải vận hành trơn tru:

• Cổng vào hoặc mạng cảm biến phải nhận diện được thao tác đóng công tắc;
• Phần mềm phải nhận biết được sự kiện này;
• Và phần mềm lại phải ra lệnh cho cổng xuất điều khiển mạch LED để bật đèn.

Chỉ riêng một hành động nhỏ này đã kéo theo cả một chuỗi các thành phần phần cứng, phần mềm và giao tiếp phức tạp phải phối hợp nhịp nhàng.

Trong số rất ít trường hợp còn giữ được kiểu chuỗi tín hiệu cổ điển, đó là các mạch analog front-end – gồm cảm biến, tiền khuếch đại, bộ lọc, bộ chuyển đổi ADC, và đầu ra bộ xử lý. Tuy nhiên, ngay cả đường tín hiệu này giờ cũng thường gắn với phần mềm lập trình, khiến mọi thứ trở nên phức tạp hơn.

Chính vì thế, nhiều kỹ sư giàu kinh nghiệm ngày nay vẫn ưu tiên sử dụng các IC analog có khả năng lập trình – những con chip có thể khởi động ở trạng thái xác định mà không cần phần mềm can thiệp ngay từ đầu.

Dù thực tế ngày nay có nhiều thách thức, chúng ta không thể quay lại thời “huy hoàng” xưa cũ, nơi mà mỗi khối chức năng đều có đầu vào, vai trò và đầu ra được xác định rõ ràng. Việc tích hợp giữa phần cứng và phần mềm hiện đại mang lại quá nhiều lợi ích để có thể từ bỏ nó.

Tuy nhiên, điều đó không có nghĩa là các kỹ sư thiết kế hoàn toàn bất lực. Thay vào đó, họ cần chủ động nêu rõ những vấn đề tiềm ẩn ngay trong các buổi đánh giá thiết kế. Điều này bao gồm:

• Đảm bảo hệ thống có thể khởi động trong một chế độ tối giản, đủ để kiểm tra các chức năng cơ bản và tránh bị “vấp” bởi những lỗi ngớ ngẩn ban đầu (vâng, những lỗi này xảy ra nhiều hơn bạn nghĩ!).
• Đặt ra các điểm kiểm tra tín hiệu (test points) phù hợp, ở những vị trí có thể tiếp cận được khi cần đo đạc hoặc chẩn đoán.
• Thậm chí bổ sung các điểm ngắt mạch vật lý, ở nơi có ý nghĩa, để cô lập và kiểm soát hệ thống tốt hơn.

Nghe thì có vẻ giống như những điều cơ bản trong kiến thức nền tảng của dân thiết kế chuyên nghiệp, nhưng tôi đã từng chứng kiến – và cũng nghe kể rất nhiều – về những dự án bỏ qua hoàn toàn những biện pháp “cơ bản” này. Lý do có thể đến từ (chọn một hoặc nhiều):

• Sự tự tin thái quá,
• Sự bất tiện,
• Thiếu kinh nghiệm,
• Hoặc đơn giản là tiến độ dự án quá gấp gáp.

Bạn đã bao giờ rơi vào tình huống thiết kế mà cấu trúc hệ thống quá phức tạp, các chức năng đan xen rối rắm, đến mức sản phẩm không thể “đi được vài bước”, chứ chưa nói đến chuyện “chạy và nhảy”? Khi đó, bạn đã xử lý tình huống ấy như thế nào?
