Ngày nay, người mua xe—dù là dòng cao cấp hay phổ thông—đều mong muốn có thể sạc nhiều thiết bị cùng lúc qua các cổng USB tích hợp trong xe.
Để đáp ứng nhu cầu đó, các hãng ô tô đang dần thay thế cổng USB Type-A truyền thống bằng nhiều cổng USB Type-C, hỗ trợ các tiêu chuẩn cấp nguồn USB Power Delivery (USB PD) mới nhất. Những tiêu chuẩn này cho phép truyền công suất ở mức cao hơn đáng kể—lên tới 48 V và 240 W—phù hợp cho việc sạc nhanh máy tính xách tay, máy tính bảng và điện thoại.
Các bộ điều khiển USB PD hoạt động song song với bộ chuyển đổi DC/DC nội bộ hoặc gắn ngoài, vốn cũng góp phần tạo ra áp lực nhiệt cho hệ thống.
Thách thức này càng trở nên nghiêm trọng hơn trong các thiết kế công nghiệp, ô tô và các không gian hẹp khác, nơi luồng không khí hạn chế và nhiệt độ môi trường cao. Nếu không được kiểm soát, nhiệt lượng dư thừa có thể làm hỏng hoặc làm giảm độ tin cậy của hệ thống. Nhiệt độ cao thúc đẩy quá trình lão hóa của linh kiện bán dẫn và thụ động, gây mỏi các mối hàn, và trong những trường hợp nghiêm trọng có thể dẫn đến hiện tượng bong tróc lớp mạch in (PCB) hoặc sự cố nhiệt không kiểm soát (thermal runaway).
Chính vì vậy, quản lý nhiệt là yếu tố ưu tiên trong thiết kế hệ thống USB PD, đặc biệt khi độ tin cậy lâu dài hoặc an toàn là yêu cầu bắt buộc.
Trong bài viết này, tôi sẽ trình bày một số phương pháp kiểm soát nhiệt và nâng cao độ bền hệ thống khi triển khai giải pháp USB PD cho ô tô.
Một hệ thống ô tô sử dụng ắc quy 12 V thông thường cần các thành phần sau để triển khai cổng sạc USB PD:
- Bộ chuyển đổi DC/DC: Bộ chuyển đổi này có nhiệm vụ nâng điện áp 12 V từ ắc quy lên mức điện áp USB đầu ra mong muốn (thường là từ 5 V đến 20 V, công suất tối đa 60 W, hoặc thậm chí lên đến 48 V và 240 W theo các thông số USB PD mới nhất).
- Bộ điều khiển hỗ trợ USB PD: Đây là thành phần cốt lõi của các hệ thống sạc công suất cao hiện đại, đảm nhiệm việc thương lượng vai trò nguồn và mức điện áp với thiết bị được kết nối. Ví dụ, TPS26744E-Q1 của hãng Texas Instruments (TI) là một bộ điều khiển dành cho ô tô hỗ trợ hai cổng, có khả năng quản lý các profile USB PD và điều khiển bộ chuyển đổi DC/DC tương ứng.
Những thách thức khi thiết kế hệ thống USB PD công suất cao từ nguồn 12 V bao gồm:
- Biến thiên điện áp lớn: Cả điện áp đầu vào (ắc quy ô tô) lẫn điện áp đầu ra (cổng USB Type-C và thiết bị được kết nối) đều thay đổi đáng kể, đòi hỏi kiến trúc nguồn phải đáng tin cậy và linh hoạt.
- Yêu cầu dòng điện cao: Việc cung cấp 100 W từ nguồn 12 V có thể cần dòng đầu vào hơn 10 A, dẫn đến yêu cầu sử dụng cuộn cảm lớn, MOSFET có điện trở dẫn thấp, và bố trí mạch in (PCB) cẩn thận để kiểm soát tổn hao trên các linh kiện công suất.
- Nút thắt nhiệt: Hầu hết các thiết kế sử dụng bộ chuyển đổi buck-boost với bốn MOSFET ngoài, có thể gây ra áp lực nhiệt đáng kể trong điều kiện tải cao—đặc biệt khi điện áp đầu vào thấp và công suất đầu ra lớn.
Ngành công nghiệp ô tô đang dần chuyển sang kiến trúc nguồn 48 V, giúp đơn giản hóa thiết kế USB Power Delivery (USB PD) và cải thiện hiệu suất nhiệt. Với điện áp đầu vào cao hơn, cấu trúc nguồn buck-only (chỉ giảm áp) là đủ, thay thế cho thiết kế buck-boost phức tạp hơn. Điều này đồng nghĩa với việc giảm số lượng linh kiện bên ngoài (không cần cầu bốn MOSFET, và kích thước cuộn cảm cũng như yêu cầu về dòng điện giảm đáng kể).

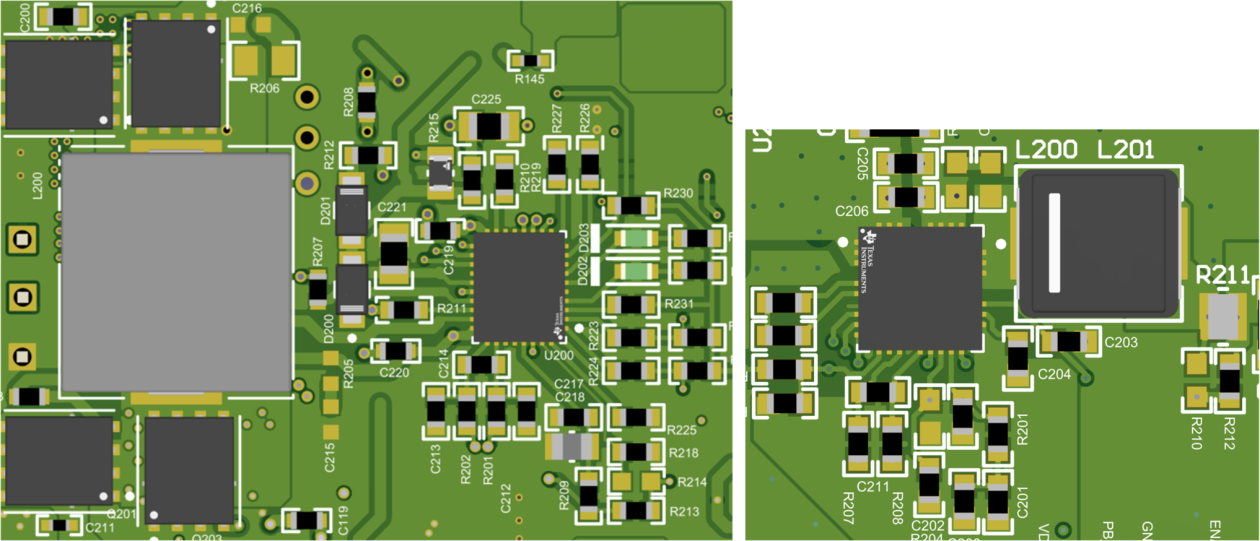

Ví dụ, LM72880-Q1 của Texas Instruments là một bộ chuyển đổi buck tích hợp, đạt chuẩn ô tô, phù hợp với các ứng dụng USB PD dùng nguồn 48 V. Hình 1 minh họa hai bộ chuyển đổi DC/DC cho USB PD: một bộ buck-boost từ ắc quy 12 V (bên trái) và một bộ buck-only từ ắc quy 48 V (bên phải). Có thể thấy, giải pháp dựa trên 48 V sử dụng ít linh kiện hơn đáng kể và giảm diện tích mạch in (PCB) tới 58%—từ 1.75 in² xuống còn 0.74 in².
Chuyển dịch sang hệ thống 48 V
Ngành công nghiệp ô tô đang dần chuyển sang kiến trúc nguồn 48 V, giúp đơn giản hóa thiết kế USB Power Delivery (USB PD) và cải thiện hiệu suất nhiệt. Với điện áp đầu vào cao hơn, cấu trúc nguồn buck-only (chỉ giảm áp) là đủ, thay thế cho thiết kế buck-boost phức tạp hơn. Điều này đồng nghĩa với việc giảm số lượng linh kiện bên ngoài (không cần cầu bốn MOSFET, và kích thước cuộn cảm cũng như yêu cầu về dòng điện giảm đáng kể).
Ví dụ, LM72880-Q1 của là một bộ chuyển đổi buck tích hợp, đạt chuẩn ô tô, phù hợp với các ứng dụng USB PD dùng nguồn 48 V. Hình 1 minh họa hai bộ chuyển đổi DC/DC cho USB PD: một bộ buck-boost từ ắc quy 12 V (bên trái) và một bộ buck-only từ ắc quy 48 V (bên phải). Có thể thấy, giải pháp dựa trên 48 V sử dụng ít linh kiện hơn đáng kể và giảm diện tích mạch in (PCB) tới 58%—từ (11.3 cm²) xuống còn (4.8 cm²).
Tần số chuyển mạch thấp hơn có thể giúp ích
Tần số chuyển mạch ảnh hưởng trực tiếp đến tổn hao công suất. Tần số cao giúp giảm kích thước của các linh kiện thụ động nhưng lại làm tăng tổn hao chuyển mạch trong các MOSFET; trong khi đó, tần số thấp giúp giảm tổn hao chuyển mạch nhưng lại làm tăng độ gợn dòng trong cuộn cảm và có thể cần bộ lọ

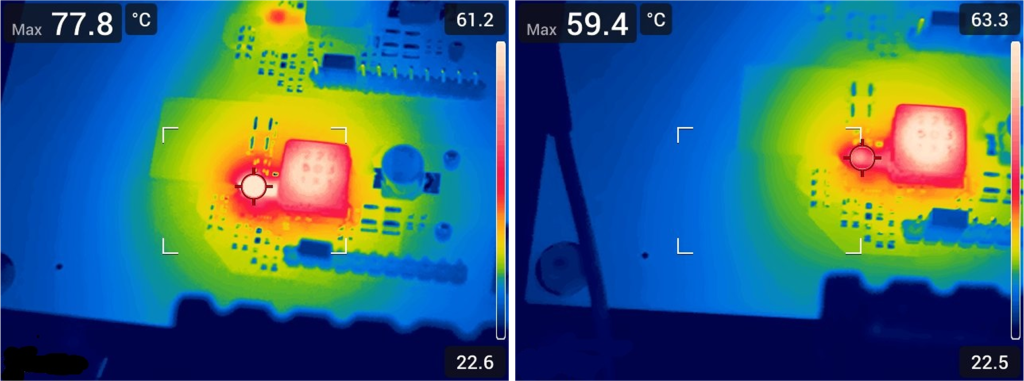

Hình 2 so sánh cùng một bo mạch hoạt động ở hai tần số chuyển mạch khác nhau: 400 kHz ở bên trái và 200 kHz ở bên phải.
Thử nghiệm nhiệt so sánh giữa tần số chuyển mạch 400 kHz và 200 kHz (cùng với đầu vào 54 V, đầu ra 5 A và được làm mát bằng quạt) cho thấy rằng việc giảm tần số giúp hạ nhiệt độ của bộ chuyển đổi xuống 18°C. Nhiệt độ của cuộn cảm tăng nhẹ từ 60°C lên 63°C, cho thấy cần có bộ lọc đầu ra để cân bằng phân bố nhiệt.
Đồng dày hơn, nhiều lớp PCB hơn
Thiết kế PCB đóng vai trò quan trọng trong quản lý nhiệt. Việc tăng độ dày lớp đồng và bổ sung thêm lớp mạch có thể giúp giảm đáng kể sự gia tăng nhiệt độ, đặc biệt trong trường hợp không có quạt làm mát.
Hình 3 hiển thị ảnh nhiệt của hai bo mạch có kích thước tương đương. Bo mạch bên trái có bốn lớp, mỗi lớp với lớp đồng dày 35 micromet (μm). Bo mạch bên phải có sáu lớp, trong đó lớp trên cùng và lớp dưới cùng có đồng dày 70 micromet (μm), còn các lớp bên trong có đồng dày 35 micromet.
Bo mạch bên trái có 4 lớp, mỗi lớp phủ đồng dày khoảng 35 μm (0,035 mm).
Bo mạch bên phải có 6 lớp, trong đó 2 lớp ngoài phủ đồng dày 70 μm (0,07 mm) và các lớp trong dày 35 μm (0,035 mm).
Cả hai bo mạch đều hoạt động với đầu vào 48 V và đầu ra 20 V ở tần số chuyển mạch 400 kHz. Bo mạch bên phải chịu tải 5 A so với 4,25 A của bo mạch bên trái, nhưng lại có mức tăng nhiệt độ thấp hơn 50% nhờ khả năng tản nhiệt cải thiện. Điều này cho thấy tầm quan trọng của việc đầu tư vào các bo mạch in (PCB) nhiều lớp với lượng đồng dày hơn trong các ứng dụng ô tô đòi hỏi khả năng tản nhiệt cao.
Tản nhiệt chủ động (Thermal foldback)
Các phương pháp bảo vệ truyền thống thường dựa vào ngắt nhiệt toàn phần (thermal shutdown), tức là tắt hoàn toàn hệ thống khi vượt quá ngưỡng nhiệt độ cho phép. Mặc dù cách này bảo vệ phần cứng, nhưng lại gây gián đoạn đột ngột và không thân thiện với người dùng. Trong các ứng dụng cần hoạt động liên tục như: hệ thống giải trí ô tô, bộ sạc USB công nghiệp, hoặc đế kết nối (docking station) cho thiết bị tiêu dùng, việc tắt hoàn toàn hệ thống là điều không mong muốn.
Ngày nay, các bộ điều khiển USB PD hỗ trợ tính năng tản nhiệt chủ động (thermal foldback) – một phản ứng nhiệt thông minh và linh hoạt hơn, giúp giảm công suất đầu ra khi nhiệt độ tăng cao. Thay vì ngắt nguồn hoàn toàn, bộ điều khiển sẽ giảm dần công suất đầu ra trên đường VBUS, cho phép hệ thống tự làm mát mà vẫn duy trì được chức năng cơ bản. Đây là một cách tiếp cận “fail-soft” – hỏng có kiểm soát – giúp đảm bảo an toàn và duy trì thời gian hoạt động của hệ thống.
Các bộ điều khiển USB PD của TI sẽ giám sát nhiệt độ hệ thống thông qua một điện trở nhiệt hệ số nhiệt âm (NTC) kết nối đến đầu vào bộ chuyển đổi tương tự – số (ADC). Phần firmware sẽ đánh giá điện áp đầu vào để xác định điều kiện nhiệt độ. Khi nhiệt độ tăng, hệ thống sẽ chuyển dần qua các pha nhiệt (thermal phases) có thể cấu hình, mỗi pha sẽ tương ứng với mức giảm công suất khác nhau.
Trong Hình 4, cơ chế tản nhiệt chủ động (thermal foldback) được chia thành ba pha nhiệt – mỗi pha tương ứng với một mức độ nghiêm trọng về nhiệt độ tăng dần:
- Pha 1: Nhiệt độ tăng nhẹ.
Công suất được giảm nhẹ để hạn chế sự tích tụ nhiệt ban đầu. - Pha 2: Nhiệt độ trung bình.
Việc cấp nguồn được giới hạn nhiều hơn để giữ cho hệ thống ổn định. - Pha 3: Cảnh báo nhiệt độ cao.
Công suất bị giảm mạnh hoặc ngắt hoàn toàn nhằm tránh tình trạng quá nhiệt nguy hiểm.
Mỗi pha trong cơ chế giảm nhiệt được xác định bởi hai ngưỡng điện áp: một ngưỡng tăng (Vth_R) và một ngưỡng giảm (Vth_F), tạo nên độ trễ (hysteresis) nhằm ngăn hiện tượng chuyển pha liên tục khi nhiệt độ dao động quanh điểm chuyển tiếp.
Khi xảy ra chuyển pha, bộ điều khiển USB PD sẽ tiến hành đàm phán lại hợp đồng USB PD với thiết bị tiêu thụ (sink) được kết nối. Công suất tối đa cho phép trong từng pha là có thể cấu hình, mang lại sự kiểm soát linh hoạt và chính xác. Ví dụ, nếu công suất tối đa của cổng là 100 W, thì cơ chế giảm nhiệt có thể giảm xuống 60 W ở pha 1, 27 W ở pha 2 và 7,5 W ở pha 3.
Cơ chế thermal foldback giờ đây không còn là một tính năng “xa xỉ”, mà đã trở thành yêu cầu bắt buộc trong các thiết kế USB PD công suất cao. Với khả năng cấu hình qua firmware, các bộ điều khiển USB PD cho phép kỹ sư linh hoạt duy trì hoạt động an toàn và hiệu quả trong điều kiện nhiệt độ khắc nghiệt mà không làm giảm khả năng sử dụng hay thời gian hoạt động của hệ thống.
Bằng cách giảm dần công suất một cách thông minh thay vì ngắt hoàn toàn, thermal foldback giúp nâng cao độ tin cậy sản phẩm, kéo dài tuổi thọ linh kiện, và mang lại trải nghiệm người dùng tốt hơn trong môi trường ứng dụng đòi hỏi cao.
Kết luận
Quản lý nhiệt là một yếu tố thiết kế quan trọng trong các ứng dụng USB PD trên xe ô tô. Bằng cách tận dụng hệ thống điện áp cao hơn, tối ưu hóa tần số chuyển mạch, và đầu tư hợp lý vào thiết kế PCB, bạn có thể giảm đáng kể áp lực nhiệt và nâng cao độ tin cậy tổng thể của hệ thống.
