Nhìn lại µPC1237 – mạch bảo vệ loa huyền thoại trong ampli audio

Đây chỉ là một bài blog ngắn gọn về một IC đầy hoài niệm: µPC1237. Đây là một IC tương tự bipolar kinh điển của NEC, được thiết kế để bảo vệ các bộ khuếch đại công suất âm thanh stereo và loa. Tôi thường xuyên thấy con chip tuyệt vời này trong những năm 1990, và thật bất ngờ khi phát hiện ra rằng nó vẫn còn tồn tại dưới dạng sản phẩm của UTC – UTC UPC1237.

Một tính năng an toàn quan trọng trong bất kỳ ampli âm thanh nào là cơ chế bảo vệ loa khỏi nguy cơ hư hỏng nếu ampli gặp sự cố và đầu ra một điện áp một chiều (DC) tới các cọc loa. Chức năng chính của mạch bảo vệ loa là nhanh chóng ngắt kết nối loa khi phát hiện điều kiện DC nguy hiểm như vậy.

µPC1237 là một vi mạch đã được kiểm chứng, nổi tiếng với khả năng bảo vệ loa khỏi sự cố DC và bảo vệ ampli khỏi tình trạng quá dòng. Với điều đó trong tâm trí, mình nghĩ sẽ rất hữu ích nếu chia sẻ một ý tưởng thiết kế tương tự cho một module bảo vệ độc lập, dành riêng cho cộng đồng DIY audio.

Dưới đây là sơ đồ mạch của thiết kế này.

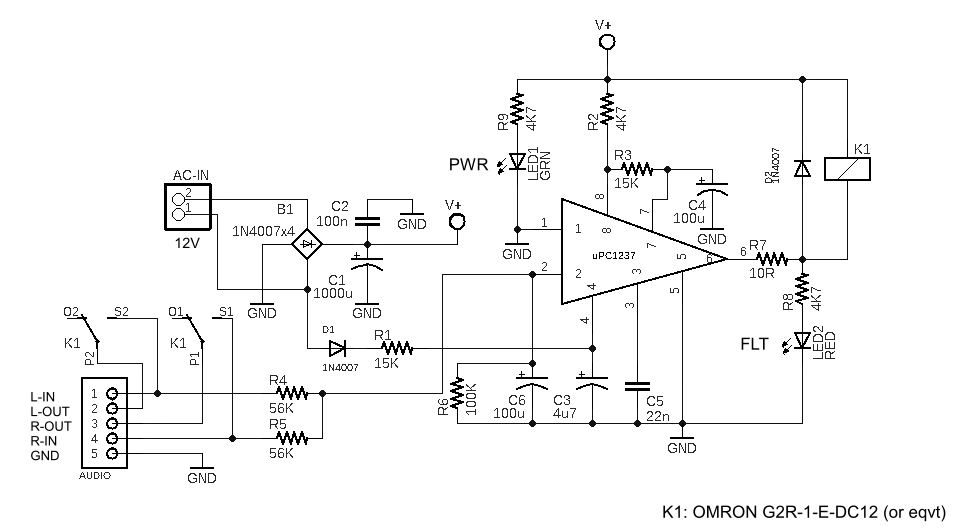

sơ đồ nguyên lý µPC1237 — Hình 2 Sơ đồ mạch cho thấy cách thiết kế hoạt động.

Thiết kế này khá đơn giản. Giờ hãy cùng điểm nhanh qua nguyên lý hoạt động.

Mạch được thiết kế để hoạt động với nguồn xoay chiều 12V, thường lấy từ cuộn phụ của biến áp nguồn. Khi bộ khuếch đại âm thanh stereo được cấp nguồn, IC uPC1237 bắt đầu giám sát điện áp đầu ra của ampli thông qua chân 2.

Đồng thời, chân 4 kiểm tra một mức điện áp tham chiếu thứ cấp nhằm xác nhận điều kiện khởi động hợp lệ. Nếu cả hai thông số giám sát đều nằm trong giới hạn cho phép, chân 6 sẽ chuyển trạng thái sau một khoảng trễ định sẵn (khoảng 5 giây trong thiết kế này), qua đó kích hoạt rơ-le K1. Hành động này thiết lập kết nối giữa loa và ampli stereo, hoàn tất trình tự vận hành.

Trạng thái hoạt động được hiển thị qua LED1, trong khi LED2 dùng để báo lỗi khi mạch ngắt kết nối loa.

Một lưu ý thêm: mạch này chỉ ngắt kết nối loa khi phát hiện thành phần điện áp một chiều (DC) ở đầu ra. Tín hiệu xoay chiều (AC), ngay cả khi biên độ vượt ngưỡng phát hiện DC (khoảng 2V trong thiết kế này), cũng sẽ không kích hoạt cơ chế ngắt loa.

Lưu ý: Trước khi tiến xa hơn với dự án này, bạn nên đọc kỹ datasheet của IC uPC1237 (do NEC hoặc UTC cung cấp) để hiểu rõ hơn về khả năng hoạt động và các đặc tính kỹ thuật.

Nếu bạn để ý kỹ, trước đó đã có đề cập ngắn gọn về tính năng bảo vệ quá dòng (overcurrent protection) của uPC1237. Đúng vậy, uPC1237 có thể được dùng để giới hạn dòng điện. Tuy nhiên, do những ràng buộc liên quan đến bằng sáng chế, sơ đồ mạch ứng dụng chức năng này không được trình bày trong datasheet chính thức.

Theo tài liệu kỹ thuật, nếu điện áp tại chân 1 (ngõ vào phát hiện quá tải) của uPC1237 vượt quá 0,67V (ngưỡng điển hình), rơ-le tải sẽ bị ngắt. Hãy ghi nhớ điều này trong quá trình thiết kế.

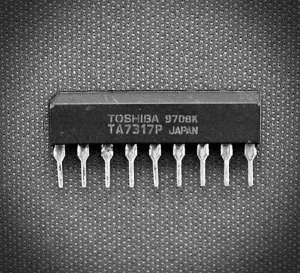

Tôi cũng không khỏi bồi hồi khi nhớ đến một IC cổ điển khác – TA7317P huyền thoại của Toshiba. Được thiết kế để bảo vệ ampli công suất OCL, TA7317P tích hợp các chức năng như phát hiện quá dòng, điều khiển tắt tiếng (muting), giám sát lệch áp DC và mạch kích rơ-le để bảo vệ loa.

Dưới một góc nhìn khác, hầu hết các bộ khuếch đại công suất âm thanh đều tích hợp mạch chuyên dụng để giám sát dòng điện chạy qua các transistor công suất, nhằm đảm bảo nó luôn nằm trong vùng hoạt động an toàn (SOA) được quy định của linh kiện.

Tương tự, phần lớn các mạch điều khiển tắt tiếng (muting control) sẽ trì hoãn việc kết nối loa khi bộ khuếch đại vừa được cấp nguồn và lập tức ngắt kết nối khi nguồn bị tắt. Nói cách khác, các mạch này giữ cho loa chưa được nối vào hệ thống cho đến khi ampli hoạt động ổn định, đồng thời nhanh chóng ngắt loa khi mất nguồn để tránh phát ra tiếng “bụp” đặc trưng lúc tắt ampli.

Những IC đa chức năng như uPC1237 giúp tiết kiệm diện tích PCB, giảm chi phí dự án và cải thiện độ tin cậy tổng thể. Tuy nhiên, mặc dù rất đa năng, chúng chưa bao giờ thực sự có một phiên bản kế nhiệm hiện đại. Tại sao lại như vậy?

Theo quan điểm cá nhân tôi, những IC này là sản phẩm điển hình của thời đại – khi các hệ thống âm thanh analog được xây dựng theo kiểu mô-đun tách biệt. Khi công nghệ số và thiết kế tích hợp ngày càng chiếm ưu thế, nhu cầu về các mạch bảo vệ analog chuyên dụng cũng dần phai nhạt. Dẫu vậy, chúng vẫn duy trì được sức hút nhất định trong cộng đồng DIY và sửa chữa thiết bị cổ – dù đó là một thị trường khá ngách.

Tất nhiên, các IC tương đương như NTE7100 hay các module biến thể vẫn có mặt trên thị trường, đặc biệt trong giới DIY audio. Nhưng một phiên bản phát triển thực sự nâng tầm khái niệm này thì… chưa từng xuất hiện.

Và để kết lại, dưới đây là sơ đồ của một mạch analog front-end đơn giản dùng để phát hiện điện áp lệch (offset) trong tín hiệu âm thanh nhằm bảo vệ loa. Tôi biết có nhiều mạch tương tự ngoài kia, nhưng đơn giản là tôi muốn tự thiết kế theo cách riêng của mình.

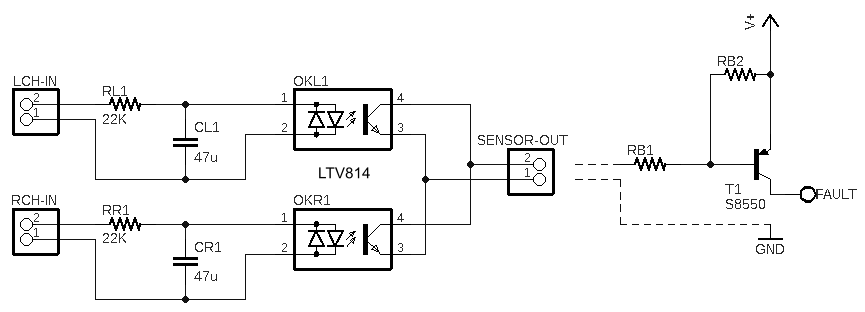

mạch phát hiện điện áp lệch — **Hình 4**: Mạch analog front-end được thiết kế để phát hiện điện áp lệch (offset) trong tín hiệu âm thanh và bảo vệ loa.

Về bản chất, mạch này hoạt động rất đơn giản: Khi một điện áp một chiều (DC) dương hoặc âm xuất hiện tại đầu ra của một hoặc cả hai kênh âm thanh, tụ điện phân tương ứng sẽ bắt đầu được nạp qua điện trở nối tiếp của nó. Khi điện áp trên tụ đạt đến ngưỡng kích hoạt (VF = 1,2 V như được chỉ định cho quang opto trong sơ đồ), opto quang tương ứng sẽ được kích hoạt.

Không có lý do gì để không sử dụng các mạch phức tạp hơn. Tuy nhiên, ý tưởng mạch trình bày ở đây là khá phù hợp với mục đích sử dụng. Cần lưu ý rằng sơ đồ này đòi hỏi các linh kiện có thông số kỹ thuật phù hợp để có thể hoạt động thực tế. Vì vậy, đừng xem đây là chuẩn mực tuyệt đối — hãy điều chỉnh và phát triển nó thành thiết kế của riêng bạn.

Hy vọng rằng mọi thứ đã được trình bày rõ ràng. Nếu bạn phát hiện lỗi, có câu hỏi hay góp ý nào, hãy để lại bình luận — tôi sẽ phản hồi sớm. Hãy giữ ngọn lửa đam mê luôn cháy!
