Cẩm nang thiết kế cho thiết bị cảm biến sét

Sét – một trong những hiện tượng tự nhiên mạnh mẽ và khó đoán nhất – may mắn thay, con người đã phát triển công nghệ để có thể đi trước cơn giông. Các cảm biến phát hiện sét được thiết kế để thu nhận các tín hiệu điện từ do sét tạo ra, từ đó cung cấp cảnh báo sớm cho người dùng trước khi cơn bão ập đến.

Nếu bạn đang muốn tự tay xây dựng một module phát hiện sét từ con số không, thì hướng dẫn thực hành này sẽ giúp bạn – dù là người mới bắt đầu hay dân DIY – nhanh chóng tiếp cận các nguyên lý cơ bản của việc phát hiện sét.

Chúng ta sẽ bắt đầu bằng một hướng tiếp cận đơn giản và khả thi: sử dụng IC cảm biến sét AS3935 Franklin, một con chip nhỏ gọn, tiêu thụ điện năng thấp, cho phép cả những người chơi điện tử phổ thông cũng có thể tích hợp tính năng phát hiện bão vào dự án của mình.

AS3935 có khả năng phát hiện sét từ khoảng cách lên đến 40 km, ước lượng khoảng cách điểm đánh, đồng thời lọc bỏ cảnh báo giả do nhiễu điện từ gây ra. Chip hỗ trợ cả hai giao tiếp I²C và SPI, với độ nhạy có thể điều chỉnh tùy môi trường trong nhà hoặc ngoài trời, nên rất dễ tích hợp với các nền tảng phổ biến như Arduino hay Raspberry Pi.

Dù bạn đang xây dựng một trạm thời tiết mini hay một thiết bị thông minh dùng ngoài trời, AS3935 chính là lựa chọn đáng tin cậy và thú vị để giúp dự án của bạn “có ý thức khí hậu”. Theo như mình biết, hầu hết các module cảm biến sét thương mại hiện nay (như ví dụ dưới đây) đều sử dụng IC AS3935 Franklin của hãng AMS, kết hợp với anten MA5532-AE của Coilcraft, hoạt động trong dải tần từ 500 kHz đến 2 MHz.

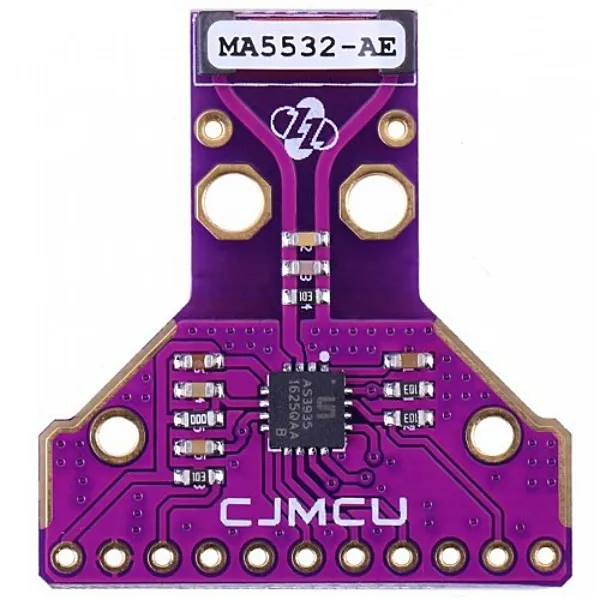

modun cảm biết sét — **Hình 1**: Module bao gồm chip cảm biến sét **AS3935** của hãng **AMS** và anten từ **Coilcraft**.

Gần một thập kỷ trước, mình đã mua phiên bản module AS3935 của DFRobot (mã SEN0290) và tiến hành một số thử nghiệm nhanh với Arduino. Kết quả rất ấn tượng, cho thấy hệ thống hoạt động trơn tru và hiệu quả.

Dưới đây là sơ đồ nguyên lý được làm rõ từ một module cảm biến sét AS3935 bất kỳ (sơ đồ gốc đã được lược giản bằng cách loại bỏ các thành phần không cần thiết để tăng tính rõ ràng).

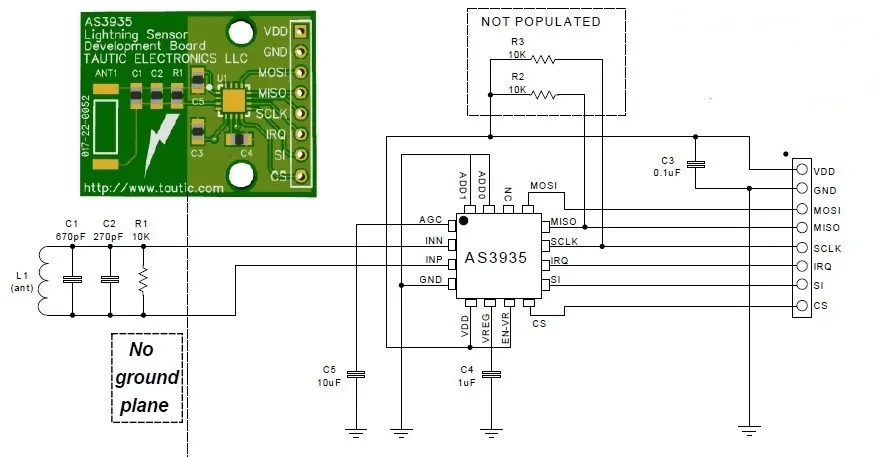

sơ đồ nguyên lý mạch cảm biến sét — **Hình 2**: Sơ đồ nguyên lý minh họa các chi tiết thiết kế của một module cảm biến sét AS3935.

Chắc chắn! AS3935 sở hữu một ăng-ten được điều chỉnh sẵn trên bo mạch, một thuật toán phát hiện sét độc quyền và khả năng ước lượng khoảng cách. Tuy nhiên, chi phí của nó có thể là rào cản đối với các dự án tự làm (DIY) hoặc giảng dạy trong lớp học. Thêm vào đó, chip AS3935 cũng có thể không có người kế nhiệm giá rẻ trực tiếp nào, do đây là một ứng dụng khá chuyên biệt, cùng với sự phát triển công nghệ và xu hướng tích hợp vào các hệ thống lớn hơn.

Vậy phải làm sao? Hãy cùng khám phá một vài ý tưởng mạch tương tự dùng linh kiện rời có chi phí hợp lý hơn (và không cần thiết phải nghĩ rằng giải pháp đầu tiên là tốt nhất).

Bạn còn nhớ những tiếng “rè rè” hay “lách tách” phát ra từ đài AM mỗi khi có dông sét chứ? Đó chính là tín hiệu nhiễu tĩnh điện do tia sét gây ra. Dựa vào hiện tượng đó, sơ đồ khối dưới đây minh họa một thiết lập đơn giản để cảnh báo bằng âm thanh và ánh sáng về cơn giông sắp đến.

Hình 3: Đây là một sơ đồ đơn giản để phát cảnh báo bằng âm thanh và ánh sáng về các cơn giông sắp đến. — **Hình 3**: Đây là một sơ đồ đơn giản để phát cảnh báo bằng âm thanh và ánh sáng về các cơn giông sắp đến.

Hệ thống sử dụng một mạch đầu vào AM radio để xử lý tín hiệu từ một cuộn dây thu được điều chỉnh tần số. Các tín hiệu đầu ra từ mạch đầu vào — bao gồm bộ khuếch đại RF, mạch tách sóng và điều khiển độ lợi tự động (AGC) — sẽ được khuếch đại thêm ở tầng tiếp theo, nhằm tăng cường tín hiệu trước khi đưa vào mạch kéo dài xung, nơi sẽ điều khiển đèn cảnh báo trực quan. Ngoài ra, một khối tạo dao động âm thanh sẽ phát ra các loạt âm thanh ngắt quãng để điều khiển còi báo, tạo nên cảnh báo bằng âm thanh.

Một gợi ý nhanh: bạn có thể sử dụng IC AM radio cổ điển TA7642 làm mạch đầu vào cho thiết kế của mình. Đây là một lựa chọn kinh điển bởi độ tin cậy đã được kiểm chứng qua thời gian.

Ngoài ra, nếu bạn đang tìm kiếm các tùy chọn bộ khuếch đại dải rộng, thì dòng MAR-1+ của Mini-Circuits (thuộc series MAR) là một lựa chọn tuyệt vời vì hiệu suất ổn định trên dải tần số rộng (xem Hình 4).

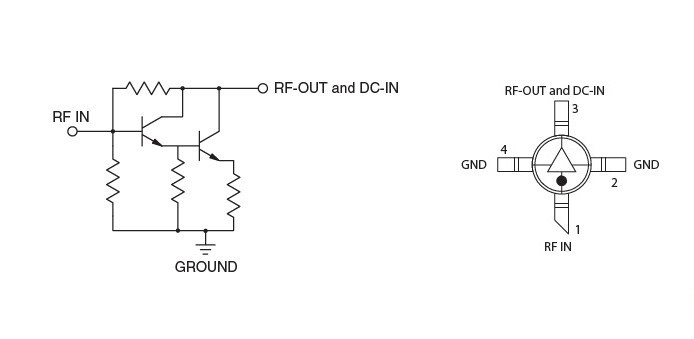

**Hình 4**: Bộ khuếch đại nguyên khối này mang lại hiệu suất ổn định trên một dải tần số rộng.

Theo như mình biết, cả hai vi mạch (IC) được đề cập ở trên vẫn còn được bán — dù chỉ bởi một số nhà cung cấp nhất định. Điều này không có gì bất ngờ cả — có rất nhiều mạch dò sóng RF có thể thực hiện nhiệm vụ này một cách xuất sắc. Phần còn lại tùy thuộc vào bạn.

Hãy nhớ rằng, sét đánh từ xa – ngay cả khi bạn không thể nhìn thấy – vẫn có thể tạo ra nhiễu điện từ (EMI) rất mạnh. Dù là phóng điện giữa các đám mây hay từ mây xuống đất, mỗi tia sét đều mang theo dòng điện cực lớn dao động với tốc độ cực nhanh.

Quá trình phóng hồ quang điện này phát ra một phổ hài rất rộng, trải dài đến cả những tần số cao trong dải sóng vô tuyến. Do đó, nếu được điều chỉnh phù hợp, những mạch dò EMI/EMF hiện có có thể hoạt động rất hiệu quả trong việc thu nhận các xung điện từ do sét gây ra.

Ngày nay, khi nói đến việc phát hiện sét, chúng ta đã có một danh sách giải pháp khá phong phú — từ mạch dò sóng RF, máy đo điện trường, cho đến các cảm biến quang học. Những hệ thống này cung cấp cảnh báo sớm về các nguy cơ liên quan đến sét, thậm chí một số còn có thể tự động kích hoạt hoặc tắt các máy phát điện dự phòng từ xa.

Tạm dừng tại đây, hãy cùng điểm qua một ý tưởng thiết kế tiêu biểu dưới đây — có thể dùng làm điểm khởi đầu cho những thử nghiệm và phát triển tiếp theo. Cá nhân mình đã sử dụng một phiên bản gần như tương tự để kích hoạt chiếc camera chống nước gắn trên mái nhà nhằm ghi lại những khoảnh khắc sét đánh cực kỳ ấn tượng.

mạch tạo xung — **Hình 5**: Mạch tạo ra một xung đầu ra có độ rộng cố định và biên dạng sạch sẽ khi nhận được tín hiệu cạnh lên từ đầu vào.

Mạch trên sử dụng cấu hình monostable—thường là với IC định thời 555—để tạo ra một xung xuống (falling pulse) có độ dài khoảng 1.000 mili giây, tùy theo giá trị hiện tại của các linh kiện RC. Việc phát hiện cạnh lên (rising edge) được thực hiện thông qua liên kết AC giữa quang transistor và ngõ vào ngưỡng của IC 555, thông qua một tụ điện. Điều này đảm bảo rằng chỉ các chuyển tiếp tín hiệu, chứ không phải trạng thái tĩnh, mới có thể kích hoạt xung.

Tín hiệu đầu ra tại điểm TP1 phù hợp để kích optocoupler (loại thường đóng hoặc thường mở), giúp cách ly hoàn toàn mạch chính với mạch đầu ra—đảm bảo cách ly điện an toàn khi giao tiếp với các hệ thống điều khiển ở phía sau.

Như đã đề cập, sét tạo ra những chớp sáng cực mạnh, đủ để phát hiện bằng một quang transistor đơn giản trong phần lớn trường hợp. Để tăng hiệu quả, có thể phối hợp quang transistor với một bộ lọc quang phù hợp, giúp đảm bảo phản hồi quang phổ đồng đều trong vùng ánh sáng khả kiến và kéo dài đến vùng cận hồng ngoại.

Để kiểm tra sơ bộ, mình đã dựng một mạch nguyên mẫu trên breadboard và dùng một đèn nháy giá rẻ dạng móc khóađể mô phỏng ánh sáng của sét và đánh giá phản ứng của mạch (xem Hình 6).

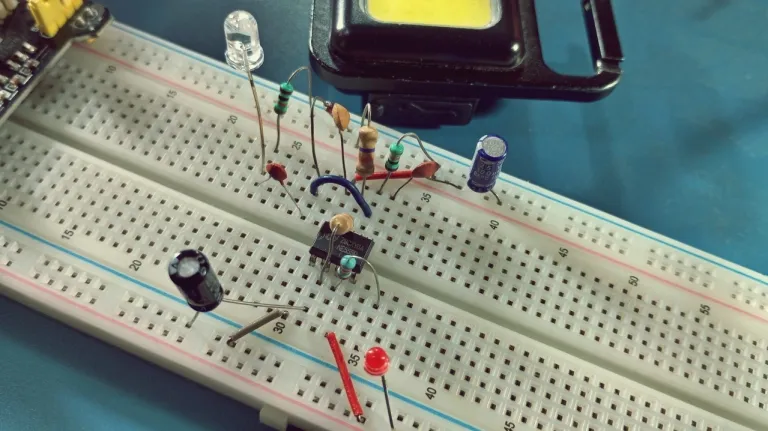

nguyên mẫu mạch cảm biến sét — **Hình 6**: Nguyên mẫu mạch sử dụng một đèn nháy dạng móc khóa giá rẻ để mô phỏng các tia chớp do sét tạo ra.

Việc lựa chọn linh kiện trong mạch hoàn toàn dựa trên những gì mình sẵn có trong phòng thí nghiệm. Mình đã sử dụng quang transistor PT334-6C vì nó có sẵn, mà chưa thử nghiệm với các lựa chọn thay thế khác. Tuy nhiên, bạn nên lưu ý rằng đây mới chỉ là một thiết kế sơ bộ ban đầu — để đạt hiệu suất tối ưu, cần phải đầu tư nghiêm túc hơn vào việc tinh chỉnh phần thu nhận tín hiệu quang học (optical front-end).
