Làm mát vi kênh hai pha
Quản lý nhiệt luôn là một mối quan tâm thường trực trong nhiều thiết kế điện tử. Quá trình này thường bắt đầu bằng việc áp dụng các biện pháp tản hoặc loại bỏ nhiệt tại các nguồn sinh nhiệt chính (thường là các vi mạch, nhưng không chỉ giới hạn ở đó), sau đó mở rộng ra toàn bộ cụm mạch in (PCB), và cuối cùng là đưa nhiệt thoát ra khỏi vỏ thiết bị – tức là đẩy vấn đề sang một “nơi khác”.
Các phương pháp làm mát có thể là thụ động hoặc chủ động, hoặc kết hợp cả hai, dựa trên các nguyên lý đối lưu, dẫn nhiệt (trong môi trường khí hoặc chất lỏng), và bức xạ.
Trong quá trình tìm kiếm giải pháp tản nhiệt và truyền nhiệt hiệu quả, đã có rất nhiều nghiên cứu chuyên sâu được thực hiện. Một trong những phương pháp trực tiếp là tích hợp các vi kênh (microchannel) ngay trong con chip. Điều này cho phép chất làm mát, thường là nước, chảy qua chip để hấp thụ và truyền nhiệt ra ngoài một cách hiệu quả.
Tuy nhiên, hiệu suất của kỹ thuật này bị giới hạn bởi nhiệt cảm (sensible heat) của nước – tức là lượng nhiệt cần thiết để làm tăng nhiệt độ của nước mà không gây ra sự thay đổi pha (ví dụ từ lỏng sang hơi). Ngược lại, nhiệt ẩn của sự chuyển pha (latent heat) – tức là nhiệt lượng nước hấp thụ khi sôi hoặc bốc hơi – cao gấp khoảng bảy lần so với nhiệt cảm.
Làm mát hai pha bằng nước khai thác chính đặc điểm này: sử dụng sự chuyển pha để nâng cao hiệu suất tản nhiệt một cách rõ rệt. Tuy nhiên, để đạt được hiệu quả truyền nhiệt tối ưu, cần tính đến nhiều yếu tố như: hình dạng và kích thước vi kênh, điều tiết dòng chảy hai pha, và trở kháng dòng chảy. Ngoài ra, việc kiểm soát dòng bong bóng hơi hình thành sau khi đun nóng cũng là một thách thức đáng kể.
Hệ thống làm mát bằng nước mới
Gần đây, một nhóm nghiên cứu tại Viện Khoa học Công nghiệp – Đại học Tokyo đã phát triển một hệ thống làm mát bằng nước hoàn toàn mới, sử dụng cấu trúc kênh vi lưu ba chiều (3D microfluidic channels), kết hợp giữa cấu trúc mao dẫn và lớp phân phối chất lỏng dạng ống góp (manifold distribution layer).
Các nhà nghiên cứu đã thiết kế và chế tạo nhiều hình dạng mao dẫn khác nhau, sau đó khảo sát đặc tính hoạt động của chúng trong nhiều điều kiện, nhằm tăng cường hiệu quả bay hơi màng mỏng (thin-film evaporation).
Mặc dù đây không phải là dự án đầu tiên sử dụng vi kênh (microchannels), nhưng hệ thống này mang đến một bố cục vật lý thay thế, có tiềm năng mang lại hiệu quả vượt trội.
Kết quả nghiên cứu cho thấy, như dự đoán, cả hình học của các vi kênh dẫn chất làm mát lẫn cấu trúc ống góp (manifold) điều phối dòng chảy đều ảnh hưởng trực tiếp đến hiệu suất tản nhiệt và đặc tính thủy lực của hệ thống. Thiết kế của họ tập trung vào việc sử dụng bộ tản nhiệt vi kênh (microchannel heat sink) với các cột siêu nhỏ (micropillars) đóng vai trò như cấu trúc mao dẫn. Điều này giúp tăng cường quá trình bay hơi màng mỏng và kiểm soát phần nào dòng chảy hai pha hỗn loạn, từ đó giảm thiểu hiện tượng khô cục bộ (local dry-out) – một trong những nguyên nhân gây mất hiệu suất tản nhiệt.

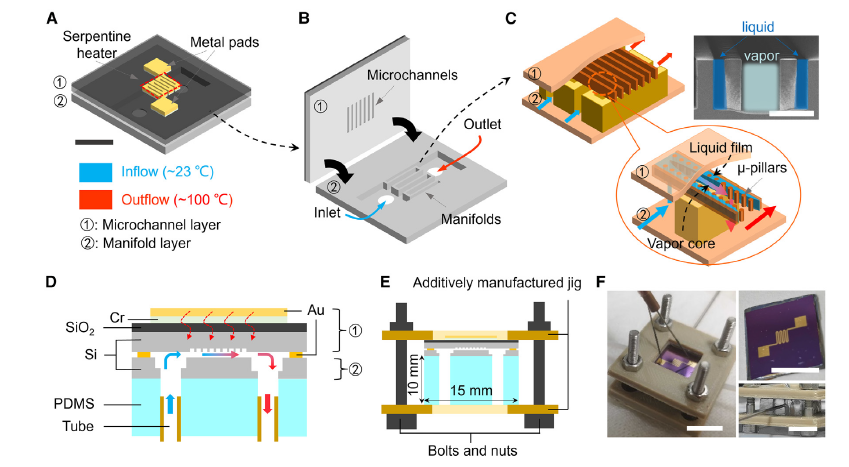

Toàn bộ hệ thống được tích hợp cùng với các đường dẫn phân phối chất lỏng ba chiều (3D manifold fluidic passages), nhằm đưa chất làm mát phân bố đều vào các vi kênh. (Hình 1)

(A) Sơ đồ cấu tạo của thiết bị vi lưu. Thước tỷ lệ: 5 mm.
(B) Hình chiếu phân rã của lớp vi kênh và lớp ống góp. Bộ gia nhiệt (heater) được đặt ở mặt sau của đế chứa các vi kênh song song. Cả lớp vi kênh và lớp ống góp đều được gắn kết với nhau để tạo thành đường dẫn chất lỏng hoàn chỉnh.
(C) Chất làm mát (coolant) lưu thông giữa các ống góp và vi kênh, tạo thành đường dòng hình chữ N. Cấu trúc mao dẫn (capillary structures) giúp tách riêng dòng hơi khỏi lớp chất lỏng dạng màng mỏng bám dọc theo thành kênh. Hình minh họa nhỏ phía trong thể hiện dòng chảy hai pha được kiểm soát có trật tự trong điều kiện lý tưởng. Thước tỷ lệ: 50 mm.
(D) Sơ đồ cắt ngang của thiết bị sau khi gắn kết, cho thấy hướng dòng nhiệt và dòng chất lỏng.
(E) Thiết bị được siết chặt cơ học bằng bu-lông và đai ốc.
(F) Hình ảnh thực tế của thiết bị đã được kẹp chặt, bao gồm góc nhìn đẳng hướng, từ trên xuống và bên hông. Thước tỷ lệ: 1 cm.
Nguồn: Viện Khoa học Công nghiệp – Đại học Tokyo

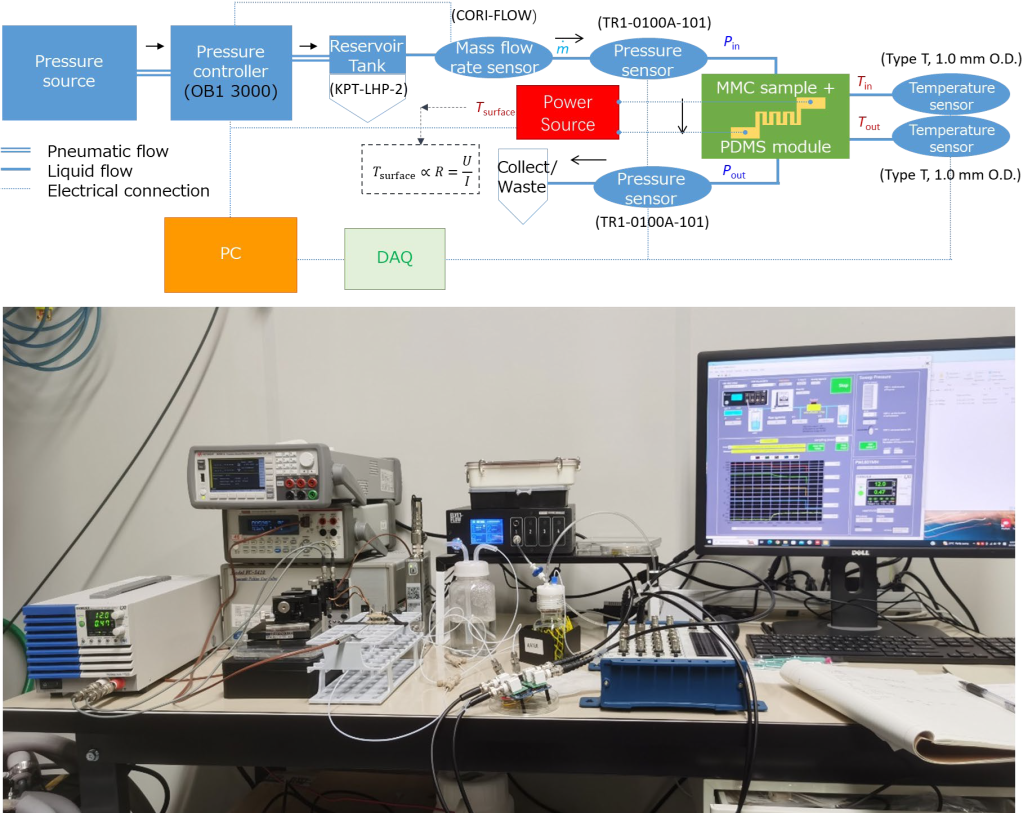

Việc kiểm tra cấu trúc này đòi hỏi một hệ thống bố trí phức tạp giữa điện, nhiệt và chất lỏng, với các kẹp cơ học để tạo ra áp lực chính xác và được hiệu chuẩn lên cụm thiết bị nhằm đảm bảo trở kháng nhiệt đồng đều (Hình 2).
Ngoài ra, nhóm nghiên cứu còn phải tính đến thời gian cần thiết để các chuyển tiếp nhiệt khởi động đạt đến trạng thái ổn định, cùng với nhiều yếu tố tinh tế khác trong quá trình thử nghiệm.

Thiết lập thử nghiệm bao gồm một hệ thống bố trí phức tạp giữa các đầu vào và cảm biến điện, nhiệt, cơ học và chất lỏng, tất cả được kết nối và điều phối thông qua một ứng dụng LabVIEW;
trên: sơ đồ hệ thống;
dưới: bàn thử nghiệm thực tế.
Nguồn: Viện Khoa học Công nghiệp, Đại học Tokyo.
Quá trình thử nghiệm của họ bao gồm việc thay đổi các thông số vật lý chính của các trụ siêu nhỏ (micropillars), các vi kênh mao dẫn (capillary microchannels) và các ống góp (manifolds) nhằm xác định các điểm hiệu suất tối ưu.

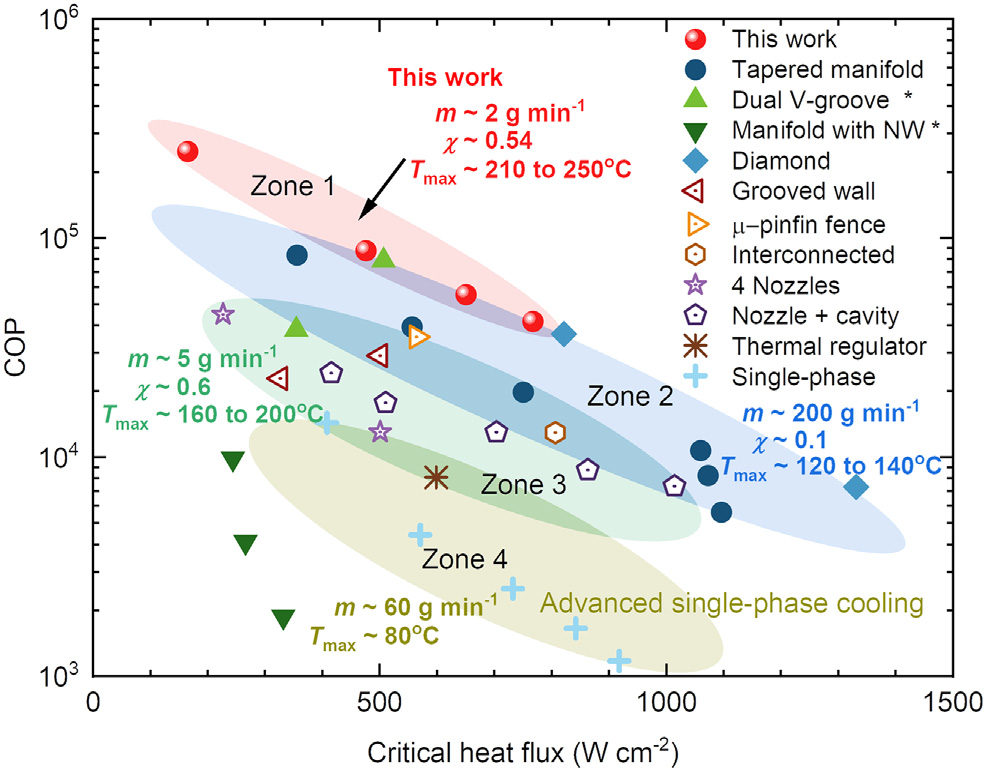

Thật khó để đặc tả hiệu suất chỉ bằng một chỉ số duy nhất (xem Hình 3).

Vùng 1 thể hiện kết quả đạt được trong nghiên cứu này: làm mát hiệu quả với lưu lượng nước chỉ 2,0 g/phút và độ khô hơi đầu ra (exit vapor quality) đạt 0,54 – một mức rất cao.
Vùng 2 gồm các thiết kế khác cũng sử dụng ống góp (manifold), được đánh dấu bằng các biểu tượng đặc. Tuy nhiên, chúng tiêu thụ nhiều hơn hàng trăm lần lượng nước, trong khi độ khô hơi chỉ khoảng 0,1.
Vùng 3 là các thiết kế có cấu trúc vi mô được cải tiến (microstructure-enhanced), được đánh dấu bằng biểu tượng rỗng.
Vùng 4 thể hiện hiệu suất của các kỹ thuật làm mát một pha truyền thống.
Nguồn: Viện Khoa học Công nghiệp, Đại học Tokyo
Một thông số đáng chú ý trong nghiên cứu này là hệ số hiệu suất (COP – Coefficient of Performance), tức tỷ lệ giữa công suất làm mát hữu ích thu được so với năng lượng đầu vào cần thiết (đơn vị không thứ nguyên). Giá trị COP đo được lên tới 105, thể hiện một bước tiến đáng kể so với các kỹ thuật làm mát bằng kênh nước khác được trích dẫn trong tài liệu tham khảo.
Như đã đề cập trước đó, đây không phải là lần đầu tiên kỹ thuật sử dụng vi kênh (microchannel) để làm mát chip được nghiên cứu; nó chỉ là một cách tiếp cận khác để triển khai chiến lược này.
Liệu giải pháp này có khả thi khi đưa ra khỏi môi trường phòng thí nghiệm, ứng dụng trong thực tế sản xuất đại trà với các kết nối chất lỏng phức tạp? Hay cuối cùng nó chỉ phù hợp với một nhóm rất nhỏ — nếu có — các giải pháp làm mát chip hiệu năng cao?
