Chất bán dẫn hợp chất: Sức mạnh tiềm tàng và những mặt tối cần dè chừng

Trong thế giới điện tử và quang tử tiên tiến, chất bán dẫn hợp chất chính là những “anh hùng thầm lặng” giúp tạo nên hiệu năng đột phá trong nhiều ứng dụng.
Được chế tạo từ các vật liệu như Indium Gallium Arsenide (InGaAs) hoặc Gallium Arsenide (GaAs), các loại bán dẫn này mở ra những khả năng vượt xa giới hạn của các thiết bị làm từ silicon.

Một ví dụ điển hình là các photodiode tuyết lở (Avalanche Photodiodes – APD) dùng để phát hiện tia hồng ngoại cực nhạy tại bước sóng an toàn cho mắt. Chúng thường được sử dụng trong các hệ thống như LiDAR, thiết bị đo quang, truyền thông quang học và máy đo khoảng cách bằng laser.

Tuy nhiên, dù rất hữu ích, các APD làm từ chất bán dẫn hợp chất cũng có những điểm yếu riêng, và tất cả đều có thể được giảm thiểu nếu bạn bảo quản, xử lý và ứng dụng đúng cách.
Nếu bạn “nâng như nâng trứng, hứng như hứng hoa”, những linh kiện này sẽ hoạt động bền bỉ, tránh tình trạng suy giảm hiệu suất, giảm tuổi thọ, hoặc tệ hơn là hỏng hoàn toàn.

Dưới đây là những điều bạn cần biết để đảm bảo chúng luôn phát huy tối đa hiệu quả.

So với silicon, chất bán dẫn hợp chất mỏng manh hơn cả về mặt vật lý lẫn hóa học.
Cấu trúc tinh thể của chúng dễ vỡ, khiến các linh kiện có nguy cơ nứt, mẻ hoặc vỡ nếu bị rơi hoặc thao tác sai cách. Về mặt hóa học, chúng phản ứng mạnh hơn với môi trường, nên chỉ cần tiếp xúc với hơi ẩm, bụi bẩn hay dầu từ da taycũng có thể dẫn đến sự xuống cấp bề mặt, làm giảm hiệu năng thiết bị.

Ngoài ra, khả năng chịu nhiệt của chúng cũng yếu hơn. Do có độ dẫn nhiệt thấp và hệ số giãn nở nhiệt không đồng đều, chúng rất dễ bị sốc nhiệt. Việc hàn không đúng cách hoặc thay đổi nhiệt độ đột ngột có thể gây ra hiện tượng bong lớp hoặc nứt vi cấu trúc bên trong.

Đặc biệt, nhiều diode quang tuyết lở (APD – Avalanche Photodiode) làm từ chất bán dẫn hợp chất hoạt động ở điện áp thấp và trở kháng cao, khiến chúng rất nhạy cảm với phóng điện tĩnh (ESD). Một cú sốc tĩnh điện rất nhỏ – thậm chí bạn không cảm nhận được – cũng đủ khiến linh kiện hỏng hoàn toàn mà không có dấu hiệu rõ ràng.

Phóng điện tĩnh (ESD) không chỉ là điều phiền toái – nó là “sát thủ thầm lặng”. Luôn xử lý diode quang tuyết lở (APD)trong môi trường an toàn với ESD. Điều đó bao gồm:

• Bàn làm việc nối đất,
• Vòng đeo cổ tay chống tĩnh điện,
• Tấm đệm chống tĩnh điện,
• Và duy trì độ ẩm tương đối từ 40–60% để ngăn tích tụ điện.

Hãy giữ linh kiện trong bao bì chống tĩnh điện cho đến khi sẵn sàng sử dụng.

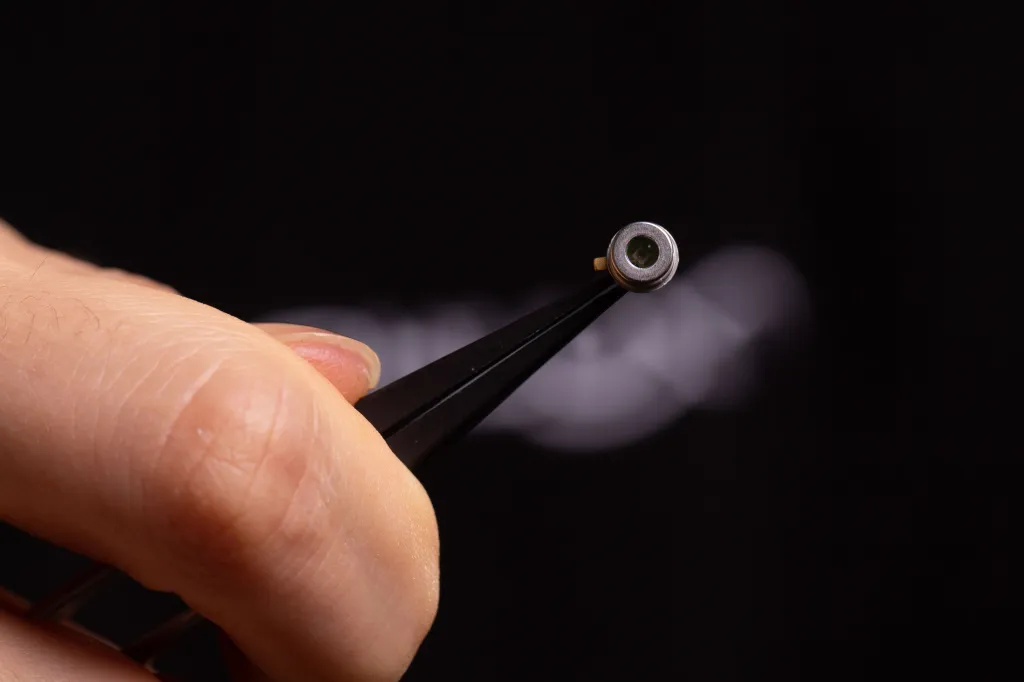

APD vốn đã mỏng manh. Luôn dùng các công cụ phù hợp như nhíp chuyên dụng hoặc dụng cụ hút chân không, và chạm đúng vị trí:

• Thân vỏ (can) đối với gói TO-CAN,
• Cạnh mép đối với linh kiện dán (SMD),
• Và ống bảo vệ (ferrule) (tuyệt đối không chạm vào sợi quang) với loại tích hợp sợi.

Không bao giờ được ấn vào vùng quang nhạy hay dây nối bên ngoài – làm vậy dễ gây hỏng không thể khôi phục.

Nhiễm bẩn, từ dầu tay hay bụi trong không khí, đều có thể gây suy giảm tín hiệu. Hãy mang găng tay và thao tác trong môi trường phòng sạch hoặc bán phòng sạch. Nếu cần làm sạch, chỉ dùng dung môi đã được phê duyệt hoặc nitơ khô, và xử lý thật cẩn thận.

Ứng suất nhiệt là một trong những nguyên nhân chính gây hỏng APD. Luôn tuân thủ quy trình hàn khuyến nghị, dùng gia nhiệt từ từ để tránh nứt gãy hoặc bong tách. Trước khi hàn reflow, nên làm nóng bảng mạch sẵn, và sau đó làm nguội chậm.

Tháo hàn đặc biệt nguy hiểm – vì nhiệt độ vượt 330°C chỉ trong vài giây cũng có thể gây hỏng vĩnh viễn cho nhiều loại gói APD.

APD nhạy cảm ngay cả khi chưa sử dụng. Bảo quản ở nhiệt độ 5°C đến 30°C, với độ ẩm tương đối dưới 60%. Nên để trong túi chống ẩm (moisture-barrier bag) kèm gói hút ẩm và bộ hiển thị độ ẩm nếu có thể.

Nếu bạn lấy ra khỏi bao bì gốc, đảm bảo bao bì thay thế cung cấp mức bảo vệ chống tĩnh điện và độ ẩm tương đương.

Đối với APD dạng SMD, hãy chú ý đến mức độ nhạy ẩm (MSL). Những thiết bị đã lưu kho lâu – đặc biệt quá một năm – nên kiểm tra bằng mắt và đo điện trước khi dùng. Nếu cửa sổ sử dụng an toàn của MSL đã bị vượt quá, cần thực hiện quy trình sấy đúng cách trước khi hàn.

Đây là loại APD khá bền bỉ, nhưng không phải “bất khả xâm phạm”.

• Cửa sổ trong suốt là bộ phận cực kỳ quan trọng vì chịu trách nhiệm truyền ánh sáng — cần giữ sạch sẽ và không trầy xước.
• Tránh tác động lực cơ học quá mức lên vỏ kim loại.
• Hãy đảm bảo rằng các giải pháp lắp đặt (như socket, kẹp giữ hoặc tản nhiệt) không gây áp lực lên vỏ linh kiện.
• Đặc biệt, quản lý nhiệt hiệu quả là yếu tố then chốt khi linh kiện vận hành ở công suất quang cao hoặc điện áp phân cực lớn.

Loại này gọn nhẹ và hiệu quả, nhưng đi kèm với các yêu cầu thao tác nghiêm ngặt hơn.

• Nhiều thiết bị được phân loại MSL 2 hoặc MSL 3, nghĩa là phải được hàn trong thời gian giới hạn kể từ khi mở bao bì tiếp xúc với không khí.
• Nếu vượt qua “cửa sổ an toàn” này, bạn cần sấy linh kiện trước khi hàn.
• Hãy tuân thủ nhiệt độ hàn từ 270–300°C, và tránh mọi đỉnh nhiệt vượt quá 330°C, dù chỉ trong vài giây.

Dạng này có sợi quang gắn liền, và sợi quang chính là phần mỏng manh nhất của toàn bộ tổ hợp.

• Không bao giờ bẻ cong sợi dưới bán kính uốn tối thiểu.
• Luôn che đầu sợi bằng nắp bụi hoặc nắp ferrule khi không sử dụng.
• Ngay cả vết bẩn rất nhỏ ở đầu sợi cũng có thể gây ra suy hao quang đáng kể, hoặc hỏng vĩnh viễn.

• Luôn tuân thủ nghiêm ngặt các biện pháp chống tĩnh điện (ESD) trong mọi giai đoạn thao tác.
• Tránh sốc cơ học, uốn cong, hoặc tạo áp lực sai vị trí lên linh kiện.
• Lưu trữ APD trong môi trường kiểm soát nhiệt độ và độ ẩm, kèm bao bì bảo vệ thích hợp.
• Thực hiện đúng quy trình hàn, bao gồm cả hàn reflow và tháo linh kiện (desoldering).
• Giữ sạch sợi quang, tránh để bị kéo căng hoặc nhiễm bẩn.

Các APD cấu thành từ bán dẫn hợp chất là những linh kiện đặc biệt, đóng vai trò then chốt trong nhiều công nghệ hiện đại mà chúng ta vẫn đang sử dụng hàng ngày. Tuy nhiên, chúng đòi hỏi sự chăm sóc kỹ lưỡng hơn so với các thiết bị tương đương dùng silicon.

Nếu bạn thao tác đúng mực, với độ chính xác mà linh kiện này xứng đáng được nhận, bạn sẽ thu về hiệu suất cao, độ tin cậy vượt trội.

Ngược lại, hư hại có thể âm thầm tích tụ, không biểu hiện ngay mà sẽ gây lỗi trong tương lai.
Hãy xử lý cẩn trọng để khai thác trọn vẹn lợi thế của các thiết bị này – đặc biệt là những cảm biến InGaAs APD không nhiễu ở bước sóng 1550 nm, vốn thuộc hàng nhạy nhất thế giới.
